蒸汽夾套磁翻板液位計的詳細資料：

   蒸汽夾套型磁翻板液位計屬多功能融合為一體儀表。可以稱之為防凍型磁翻板液位計,伴熱型磁翻板液位計等,它將液位變化傳遞給現場指示器指示出液位的實際高度。并配有液位報警器和液位遠傳裝置。液位報警器可實現液位上下極限值控制、限位報警和事故聯鎖。液體遠傳裝置可將液位變化線性地轉換成直流4~20mADC的電流信號，實現遠距離的液位指示、控制記錄。液位計具有隔爆、本質安全防護性能。整機由耐磨材料制成。因此具有耐腐蝕功能。

螺紋連接和法蘭連接通蒸汽保溫磁翻板液位計

按此工部HG/T2742標準命名型號為UHZ系列、HG/T21584標準命名型號為UZ系列。

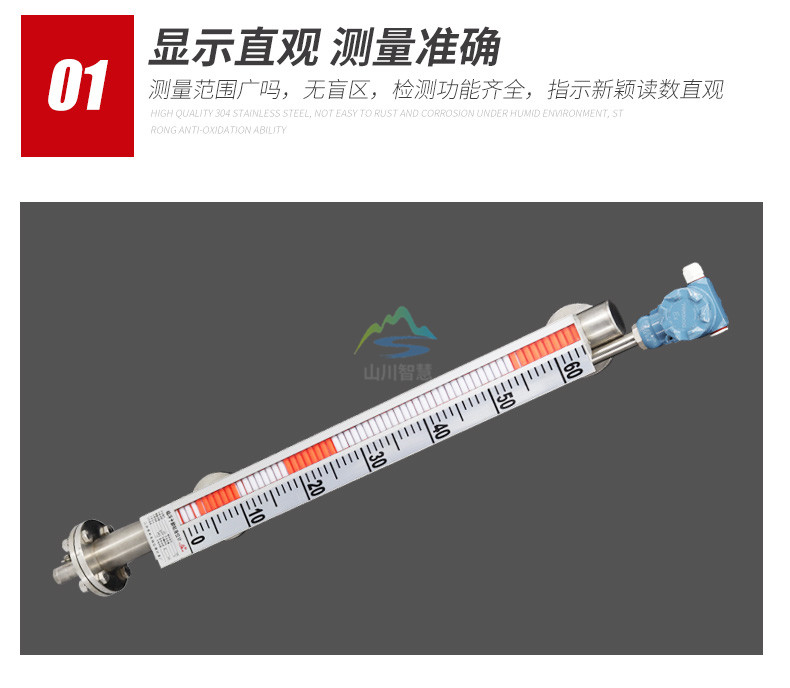

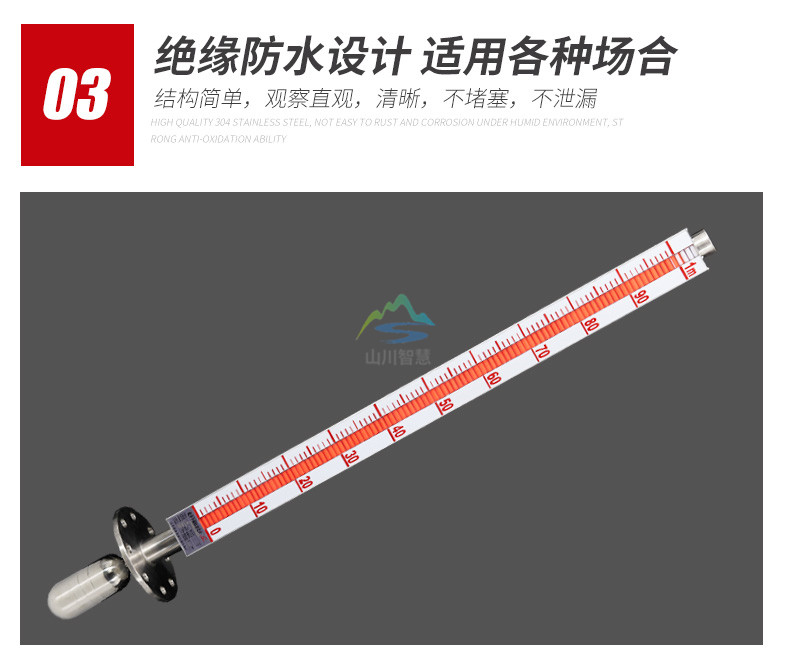

蒸汽夾套型磁翻板液位計的特點:

1結構簡單 安裝方便

2檢測功能齊全

3測量范圍大

4指示新穎 讀數直觀

5耐腐蝕 防爆

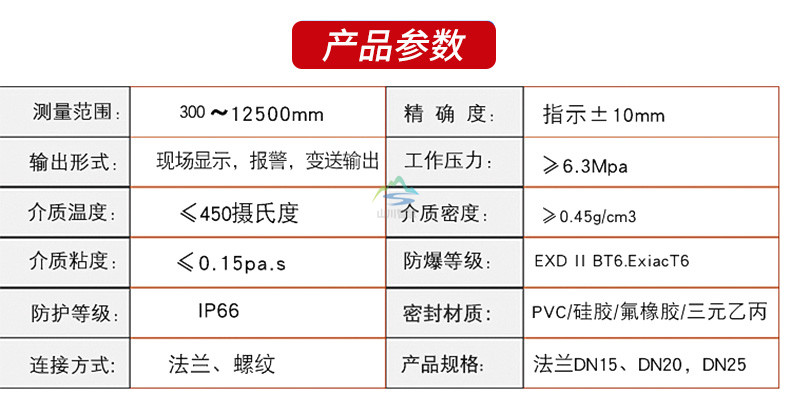

蒸汽夾套型磁翻板液位計的技術參數:

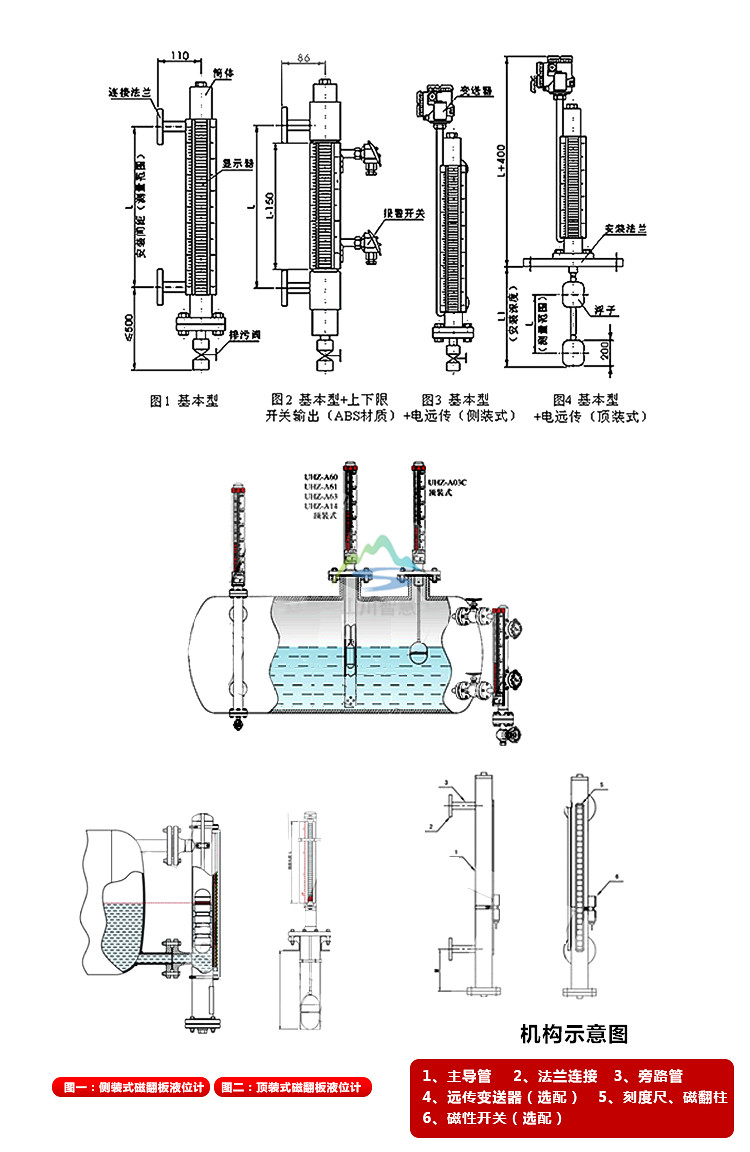

基本型

1測量范圍：H=0~6000mm內由用戶任意選擇

2指示精度：±10mm

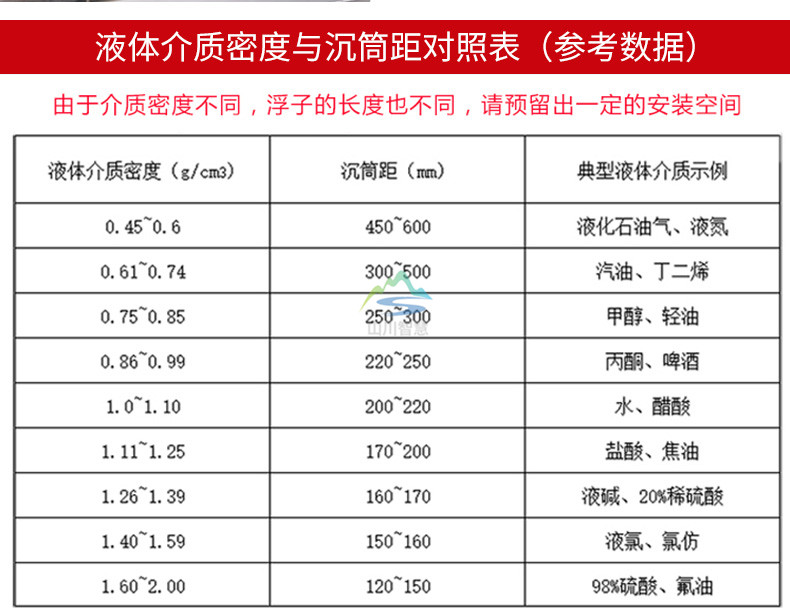

3介質密度：≥0.45g/cm3

4介質粘度：<1ST（10-4m2/s）

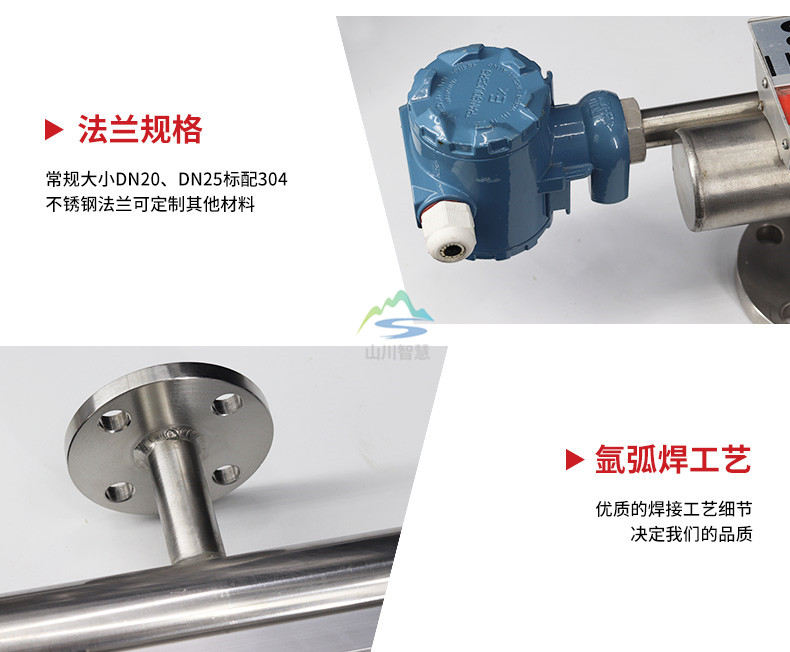

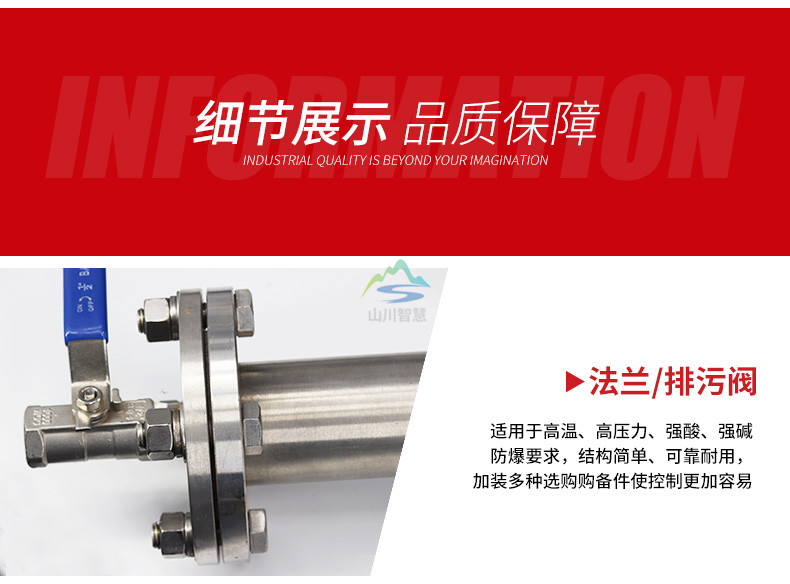

5連接法蘭：（1）PN2.5，4.0MPa時，法蘭為JB/T82.2-94，DN25 PN4.0可動凸面法蘭。

          （2）PN6.3，10.0，16.0MPa時法蘭為JB/T82.2-94，DN25固定法蘭。

          （3）PVC材質法蘭JB/T82.1-94，PN1.0MPa，DN32。其它法蘭標準（如HGJ，GB，ANSI等標準）請設計部門和用戶注明。

液位報警器

1輸出形式：常開 常閉開關信號

2工作壽命：>105次

3供電電源：24VDC 220VAC

4觸點容量：220VAC 2A

5報警精度：±5mm

6環境溫度：-40~±60℃

7出線口接頭：內螺紋M20×1.5

8防爆標志：隔爆型dⅡBT4

           本安型ibⅡBT4

本安型敷設電纜的電感、電容量不超過4.2mH、0.13υF

本安型配用安全柵

液位遠傳裝置

1遠傳量程：0~6000mm（任意選用）

2精度：±10mm

3回差：±10mm

4輸出信號：4~20mADC

5額定負載電阻：250η

6供電電源：24VDC

7環境溫度：-40~+60℃

8出線口接頭：內螺紋M20×1.5

9防爆標志：隔爆型dⅡBT4
