定義

超聲波流量計是通過檢測流體流動對超聲束(或超聲脈沖)的作用以測量流量的儀表。

原理

根據對信號檢測的原理超聲流量計可分為傳播速度差法(直接時差法、時差法、相位差法和頻差法)、波束偏移法、多普勒法、互相關法、空間濾法及噪聲法等。

超聲流量計和超聲波流量計一樣，因儀表流通通道未設置任何阻礙件，均屬無阻礙流量計，是適于解決流量測量困難問題的一類流量計，特別在大口徑流量測量方面有較突出的優點，它是發展迅速的一類流量計之一。

特點

◆獨特的信號數字化處理技術，使儀表測量信號更穩定、抗干擾能力強、計量更準確。

◆無機械傳動部件不容易損壞，免維護，壽命長。

◆電路更優化、集成度高；功耗低、可靠性高。

◆智能化標準信號輸出，人機界面友好、多種二次信號輸出，供您任意選擇。

◆管段式小管徑測量經濟又方便，測量精度高。

超聲波流量計常用壓電換能器。它利用壓電材料的壓電效應，采用適出的發射電路把電能加到發射換能器的壓電元件上，使其產生超聲波振動。超聲波以某一角度射入流體中傳播，然后由接收換能器接收，并經壓電元件變?yōu)殡娔埽员銠z測。發射換能器利用壓電元件的逆壓電效應，而接收換能器則是利用壓電效應。

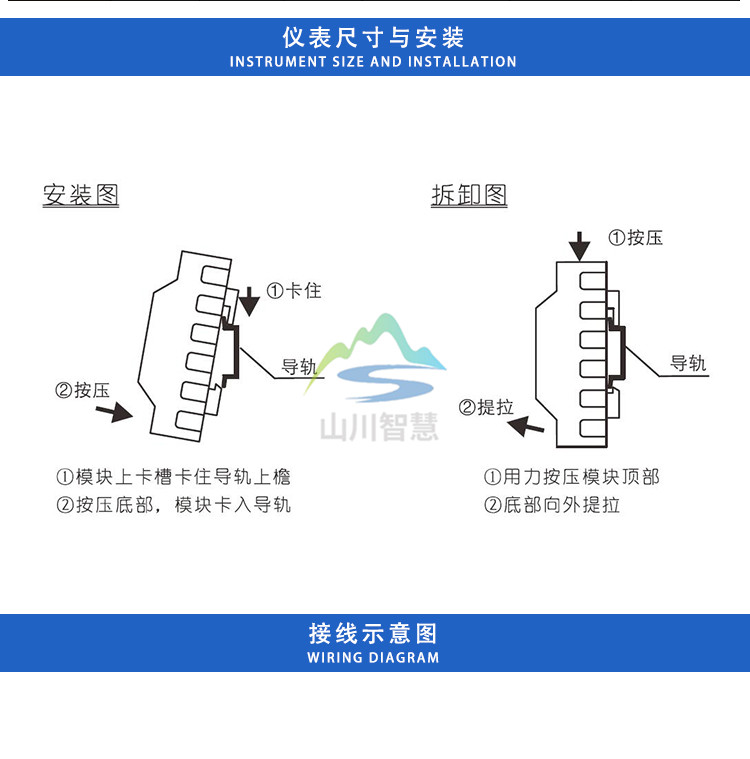

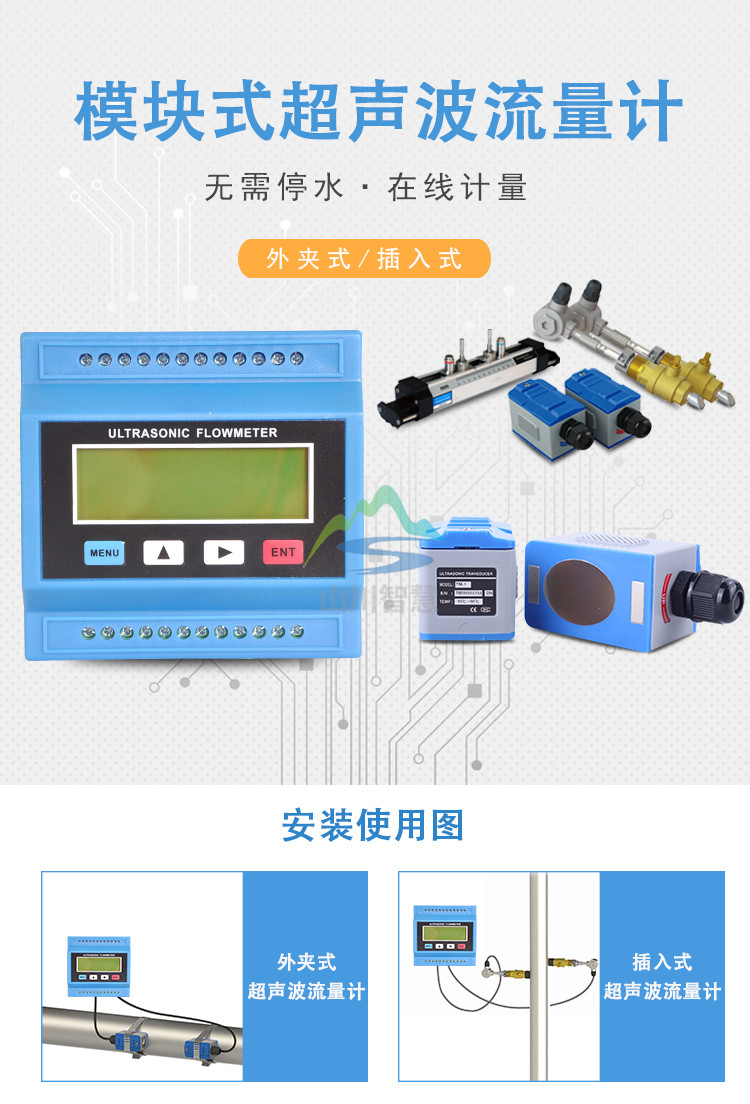

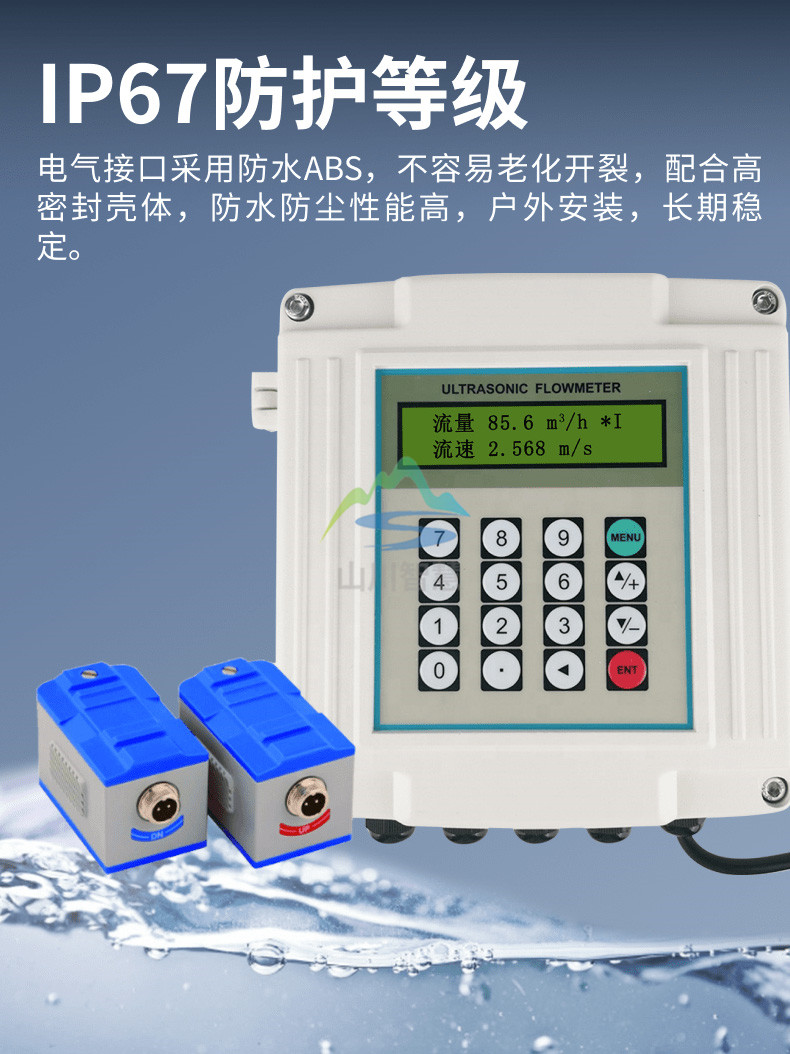

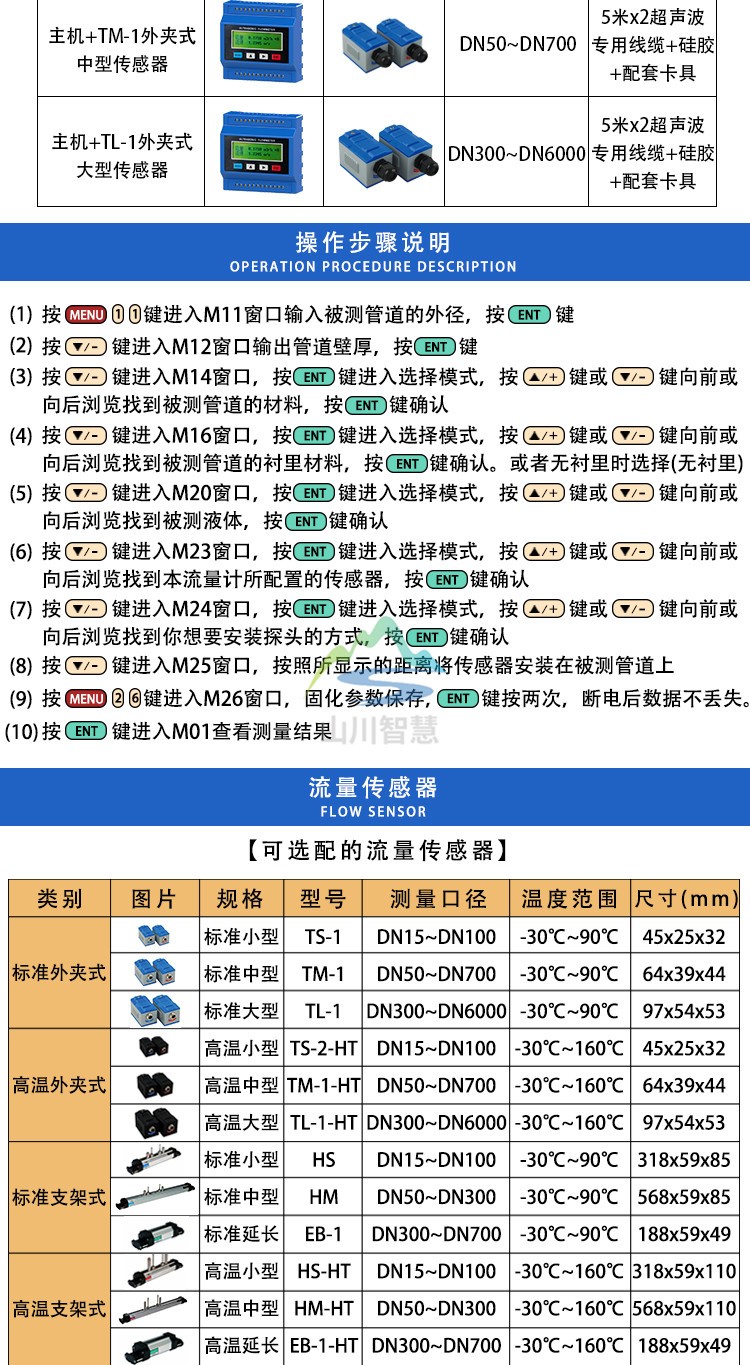

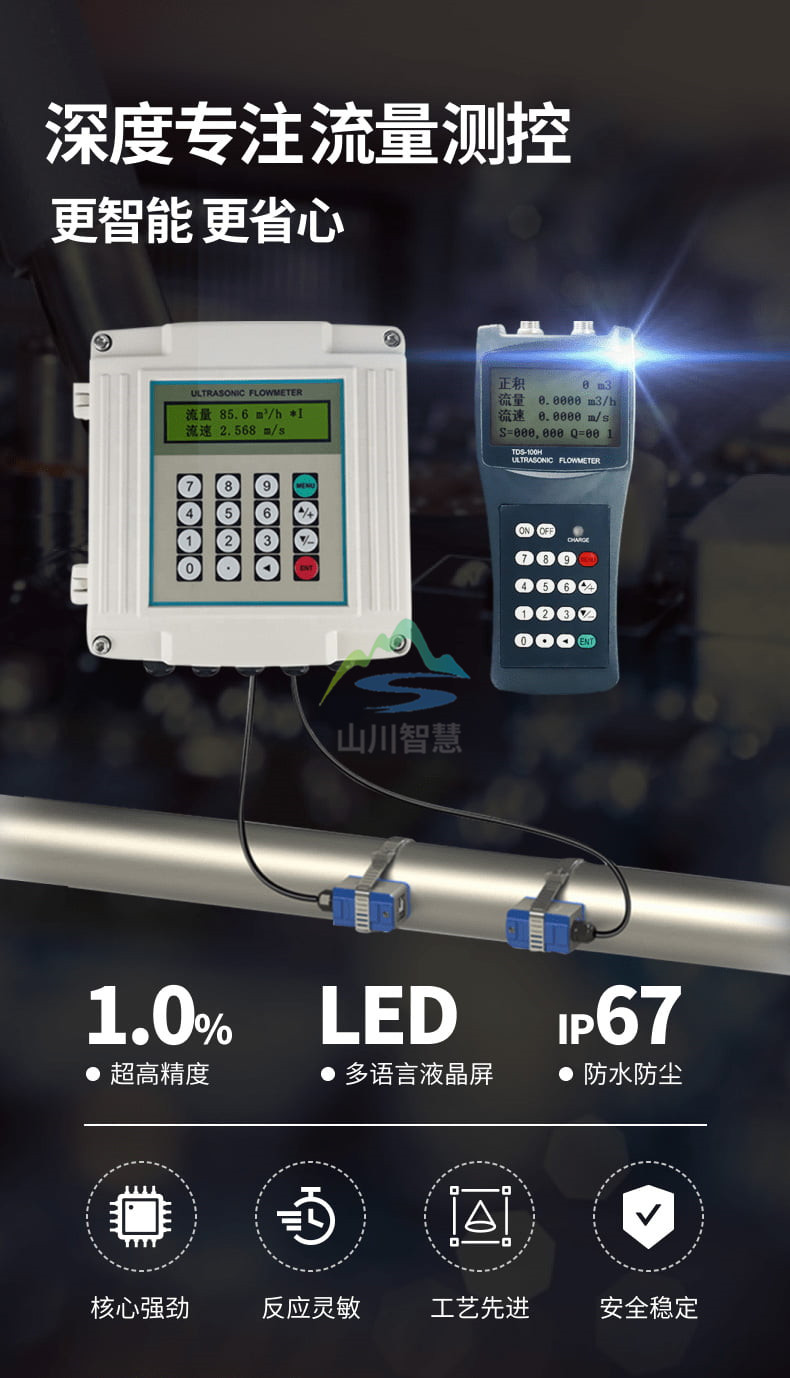

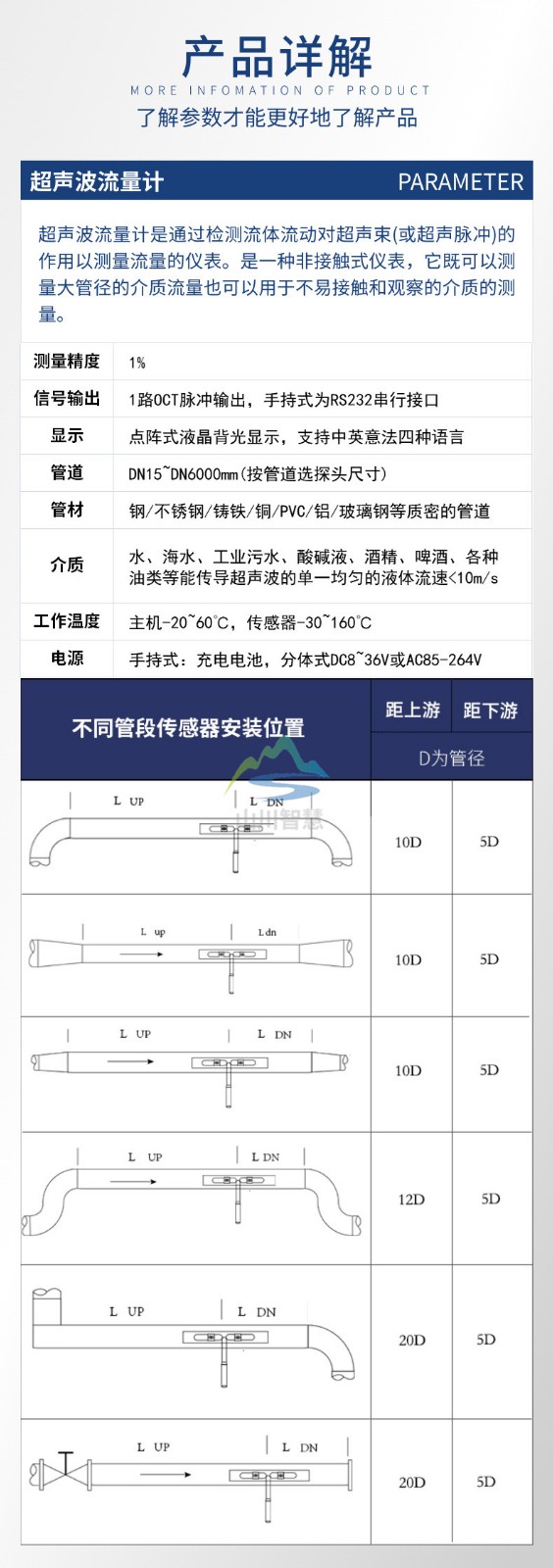

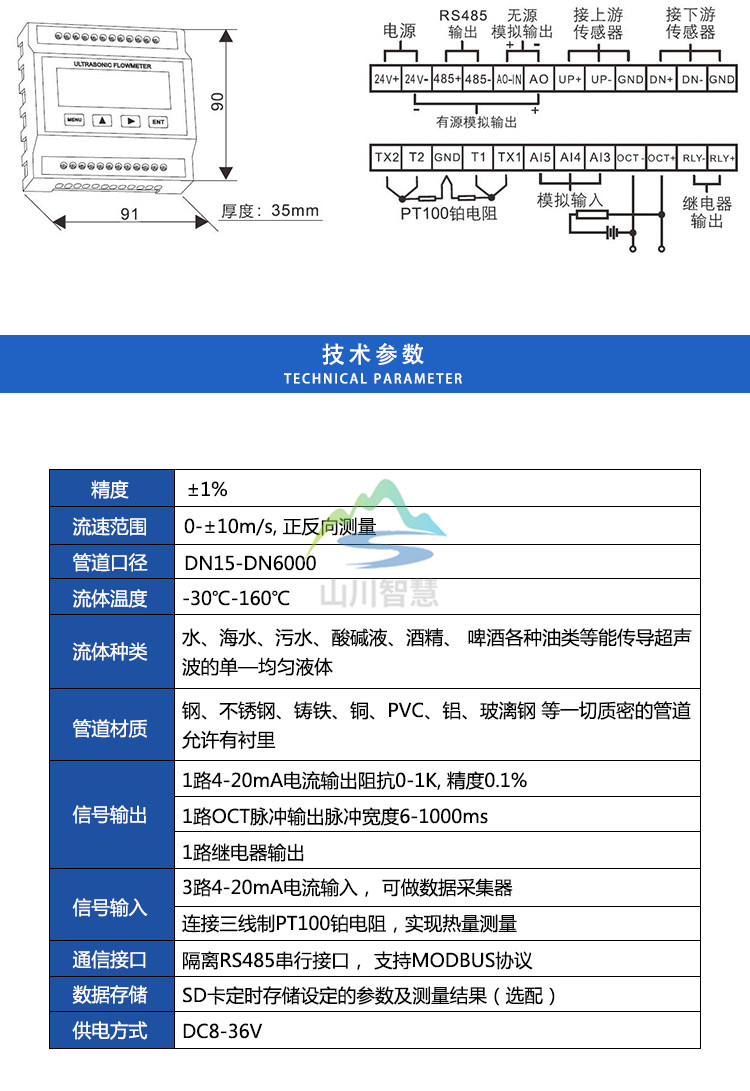

外夾式超聲波流量計AFTU-2W的技術參數如下：

安裝方式：掛墻式

流速范圍：0~5m/s

準確度：測量值的±1%

重復性：0.2%

鍵盤：16（4×4）輕觸按鍵

顯示屏：20×2點陣字符背光液晶顯示

電源：10~36VDC/1Amax

外殼材質：PC/ABS塑料

防護等級：IP65

環境溫度：-10℃~+50℃

輸出：頻率輸出0-5kHz，OCT方式：4-20mA輸出

通訊：RS-485通訊接口，支持Modbus協議

特點：

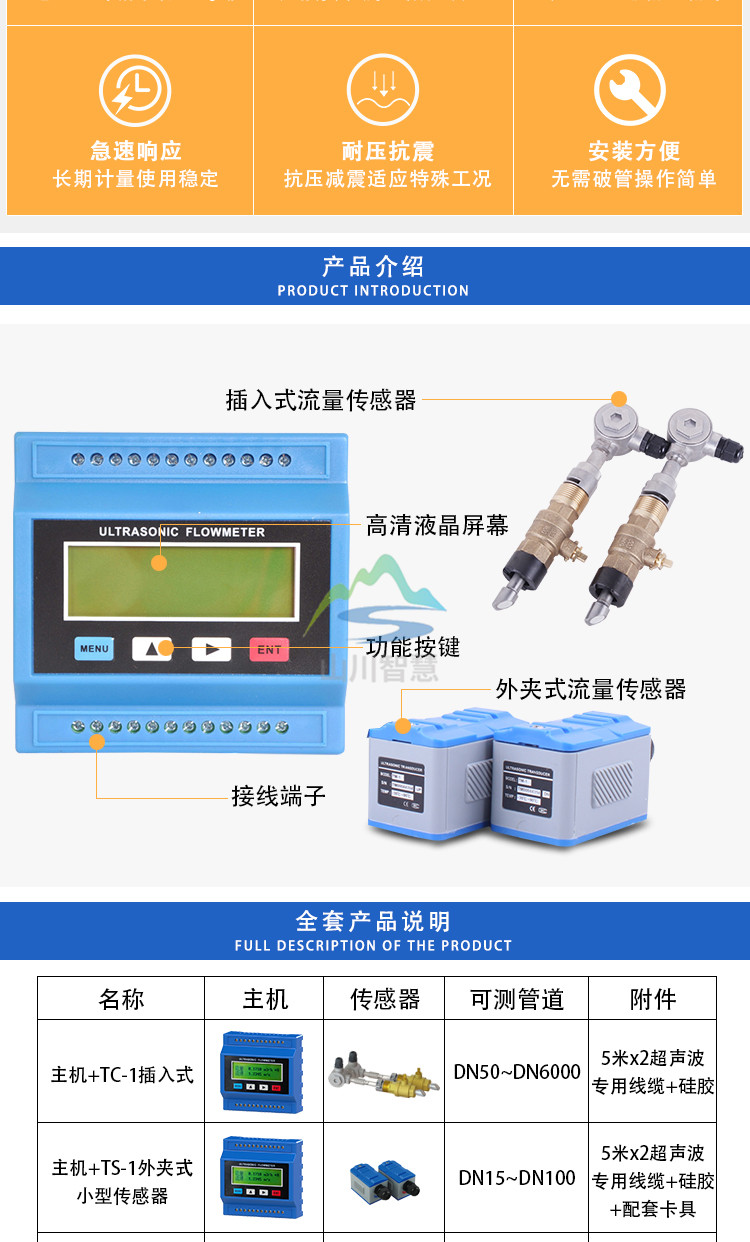

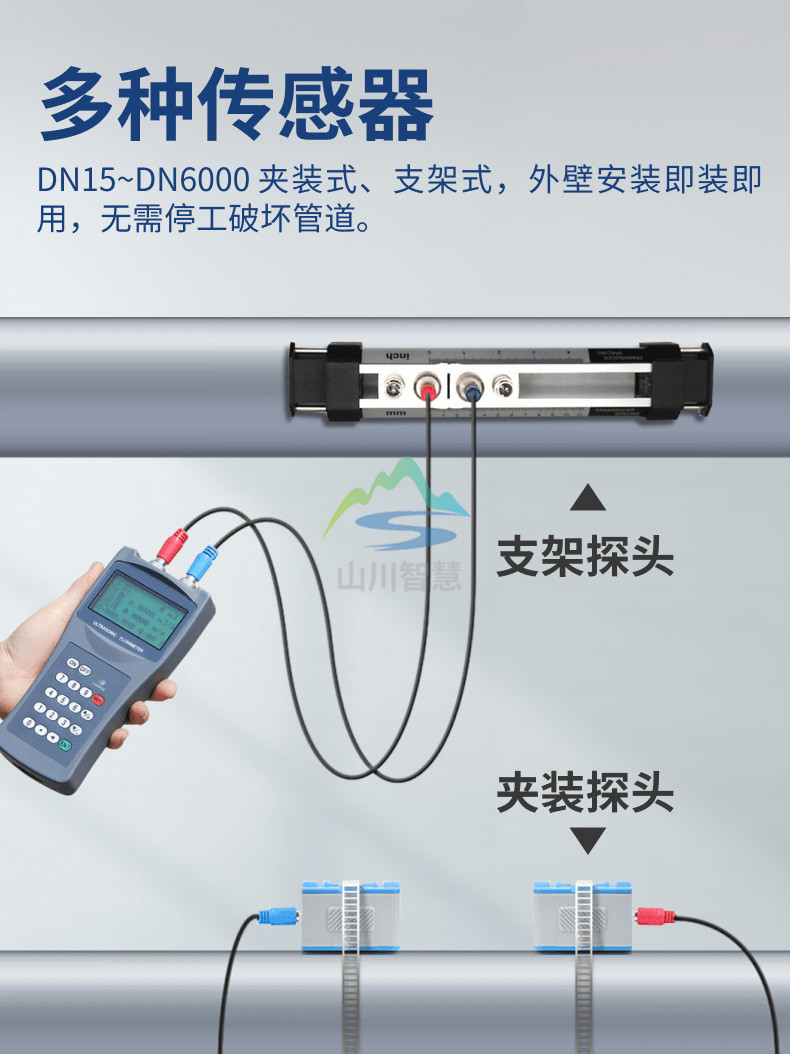

可做非接觸式測量

無流動阻撓測量,無壓力損失

可測量非導電性液體

適用口徑: DN6-DN6500適用溫度: -30 to 400℃ (適用防爆區).測厚探頭（可選）測量范圍: (1.0 - 200) mm分辨率: 0.01 mm線性度: 0.1 mm標準型: -20℃ to +60℃高溫型: 0℃ to +200℃短時間可達+540℃應用領域

量程比寬，用途**

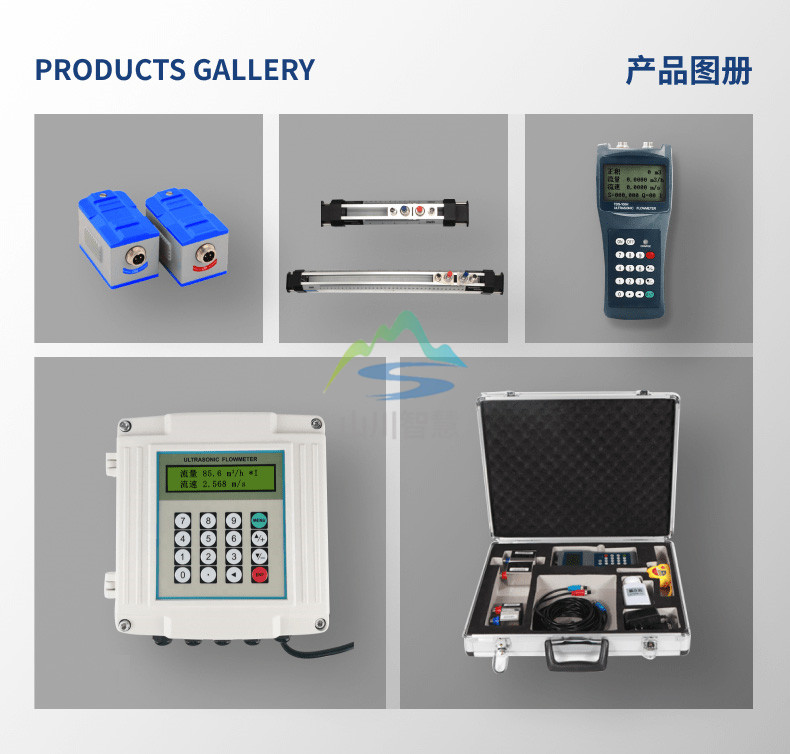

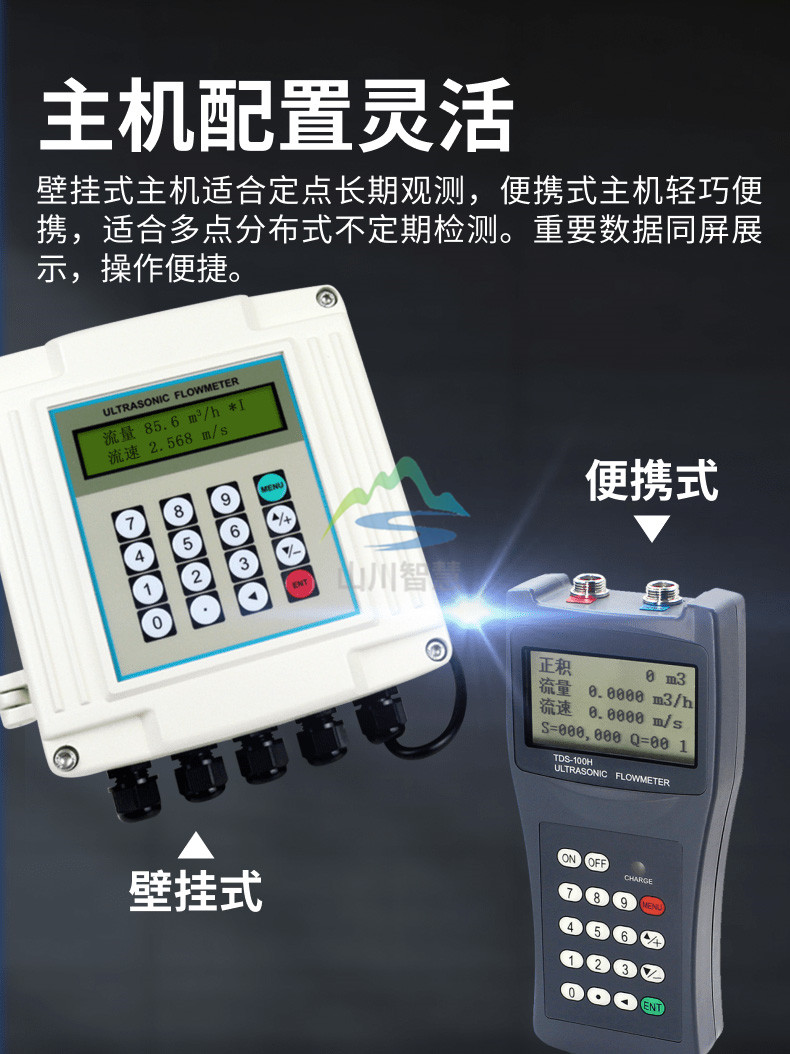

多種功能主機，攜帶方便

功能

下載測量值/記錄, 圖形顯示, 格式轉換操作系統: WindowsTM ；過程輸出(可選)輸出與主設備電隔離輸出組數視輸出類型而定. 電流范圍: (0/4-20) mA精度: 0.1%讀數± 15μA有源輸出: Rext < 500??無源輸出: Uext < 24V, Rext < 1k??電壓范圍: (0~1) V或(0~10) V精度: 0~1V: 0.1%讀數± 1mV0~10V: 0.1%讀數± 10mV儀表阻抗: Ri = 500??頻率范圍: 0~1kHz或0~10kHz集電極開路: 24 V/4mA開關量集電極的開路: 24 V/4mA干簧繼電器: 48 V/0.1A功能,如狀態輸出: 上下限, 符號變化或出錯脈沖輸出： 值: (0.01~1000)units寬度: (80~1000)ms過程輸入(可選)輸入與主設備電隔離, *多4組輸入.溫度類型: Pt100, 四線制范圍: -50℃~400℃分辨率: 0.1 K精度: ± (0.02K + 0.1%讀數)電流范圍: 有源: (0~20)mA無源: (-20~20)mA精度: 0.1%讀數± 10 A有源輸入: Ri = 50??無源輸入: Uext < 24V, Rext < 1k??電壓范圍: (0~1) V或(0~10) V精度: 0~1V: 0.1%讀數± 1mV0~10V: 0.1%讀數± 10mV儀表阻抗: Ri= 1M夾裝式探頭

超聲波流量計正確選型才能保證超聲波流量計更好的使用。選用什么種類的超聲波流量計應根據被測流體介質的物理性質和化學性質來決定，使超聲波流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等都能適應被測流體的性質和流量測量的要求。

1、精密功能檢查

精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式超聲波流量計。

2、可測量的介質

測量介質流速、儀表量程與口徑 測量一般的介質時，超聲波流量計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量范圍是否，在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。

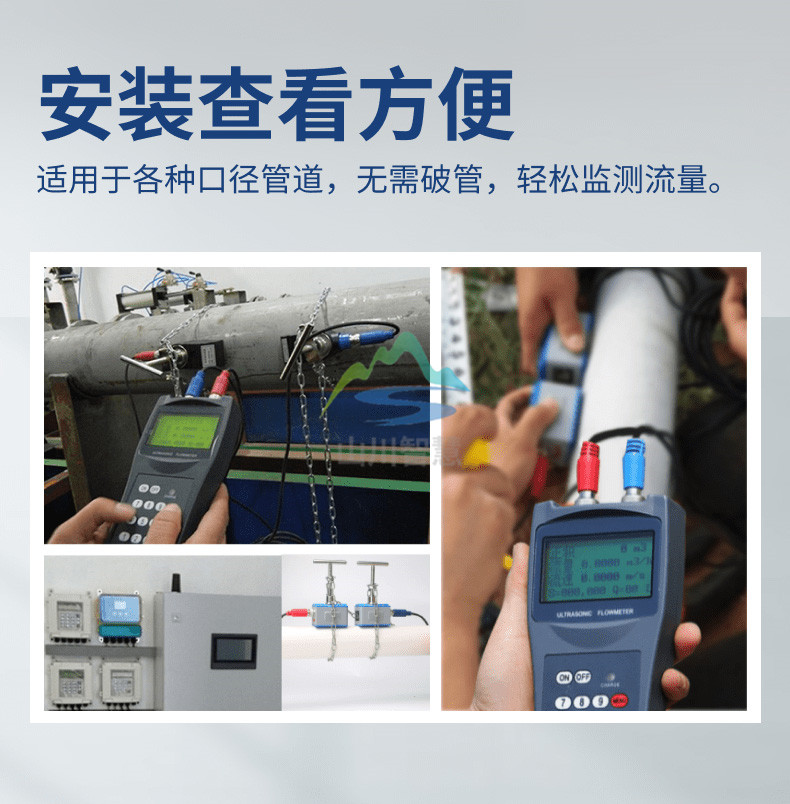

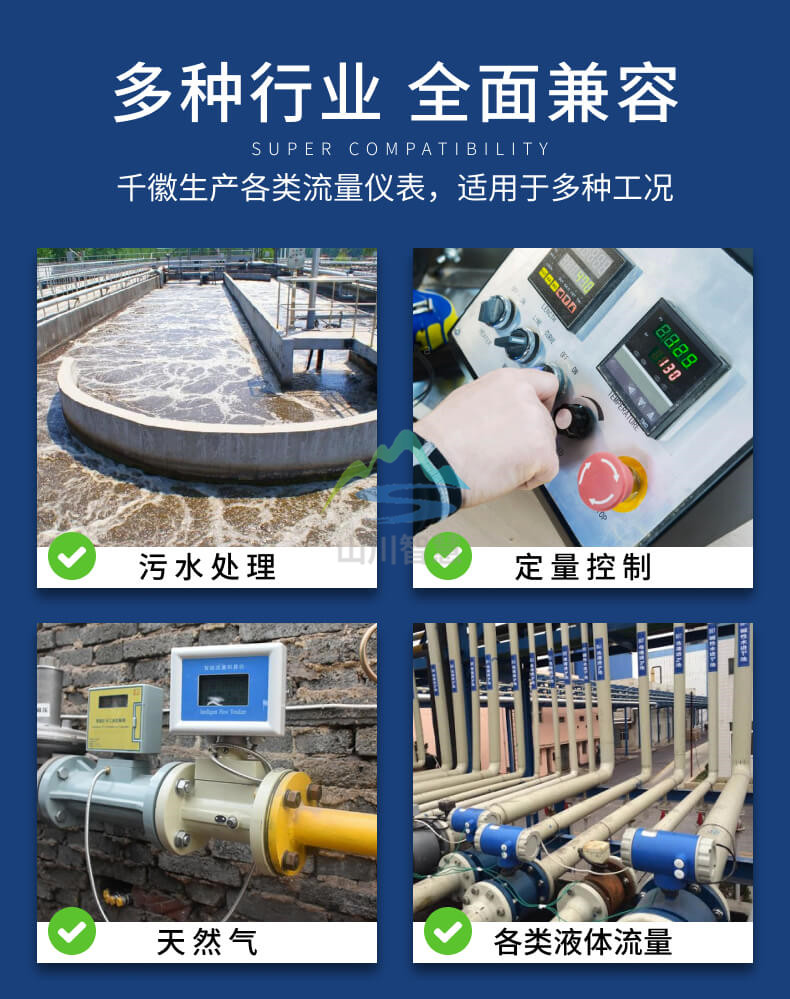

應用領域
