手持式超聲波流量計原理 SC-CSBSC手持式超聲波流量計小巧、輕便，可隨時隨地進行流量測量，可充電電池及通用型電源的設計使您擺脫了電源限制。它采用了時差式原理和**的數字相···
手持式超聲波流量計原理

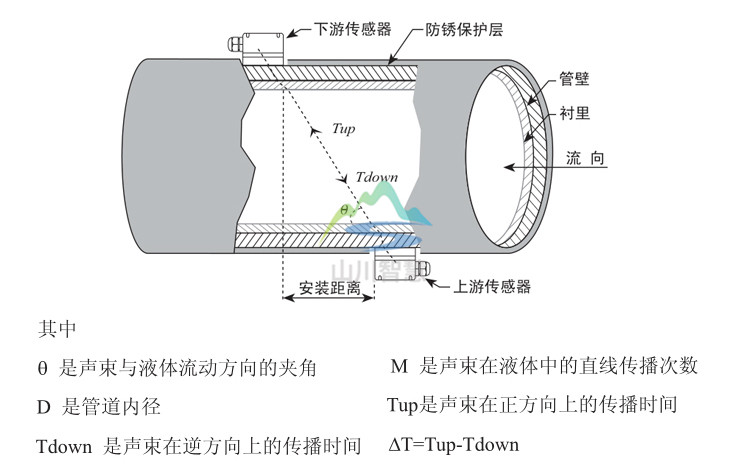

SC-CSBSC手持式超聲波流量計小巧、輕便，可隨時隨地進行流量測量，可充電電池及通用型電源的設計使您擺脫了電源限制。它采用了時差式原理和**的數字相關技術以及智能自適應聲波技術，使它的測量穩定性更加突出。同時它采用了聲聚焦專有技術，使它在連續測量時的信號接收與品質上得到顯著增強。

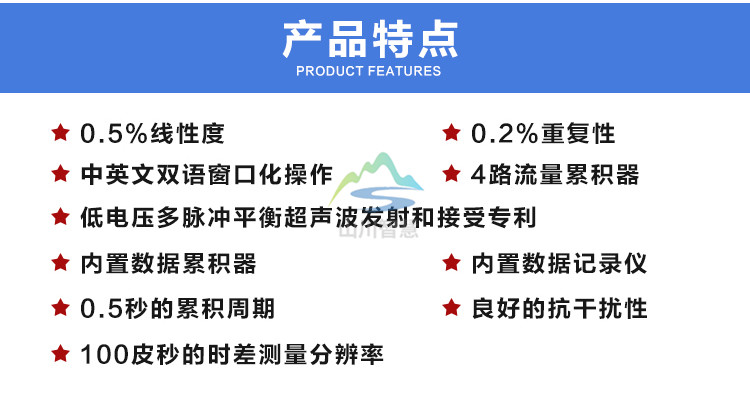

二、產品特點
1、穩定性好，精度高
線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1%

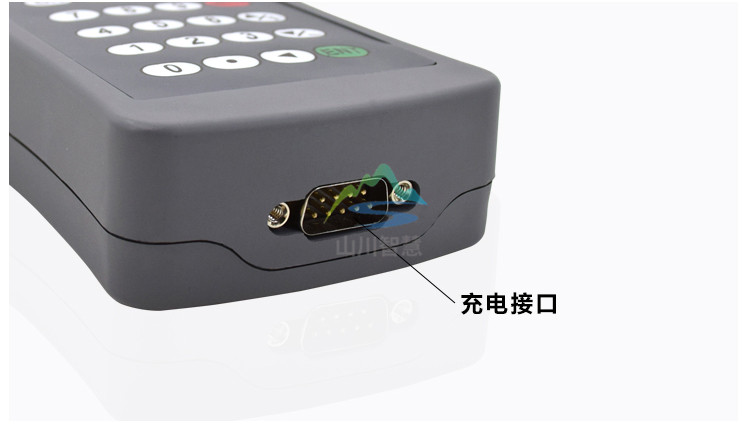

2、內置鎳氫充電電池
內置大容量鎳氫充電電池 ,可支持流量計連續工作 12 小時以上

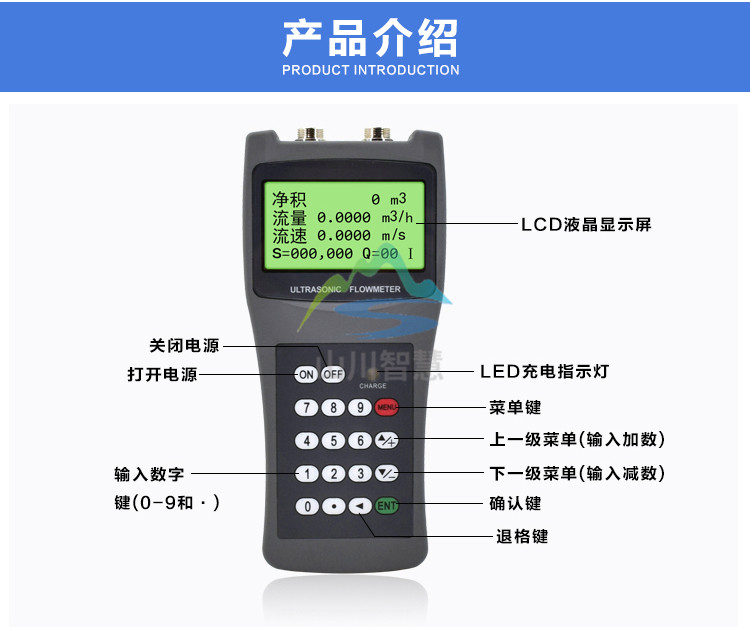

3、大屏幕液晶顯示
可同時顯示累積流量，瞬時流量，流速，工作狀態等。
4、體積小巧，攜帶方便
體積:210×90×30mm,重量僅為0.5kg（主機）

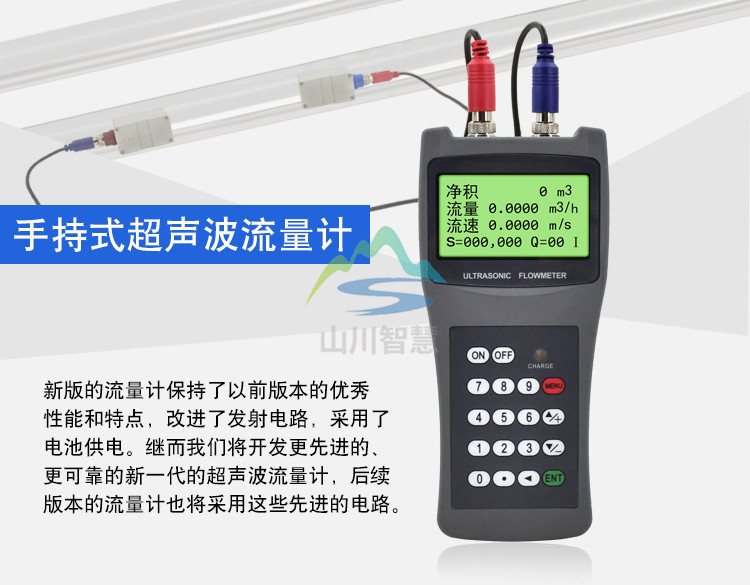

5、非接觸式測量
將帶磁性的超聲波流量計傳感器吸附固定在管道外壁,即可完成流量測量
6、支持中英文菜單
不同版本的流量計，可支持中文或英文菜單
7、可靠性高
采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高
8、抗干擾能力強
采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源
9、內置數據記錄器
內置數據記錄器，空間為24k字節，可以存儲2000行的測量數據。
10、測量范圍廣，三種探頭可選
選用不同型號的傳感器,可實現口徑DN20～DN6000mm管道流量的測量，測量流速范圍可達-32m/s+32m/s

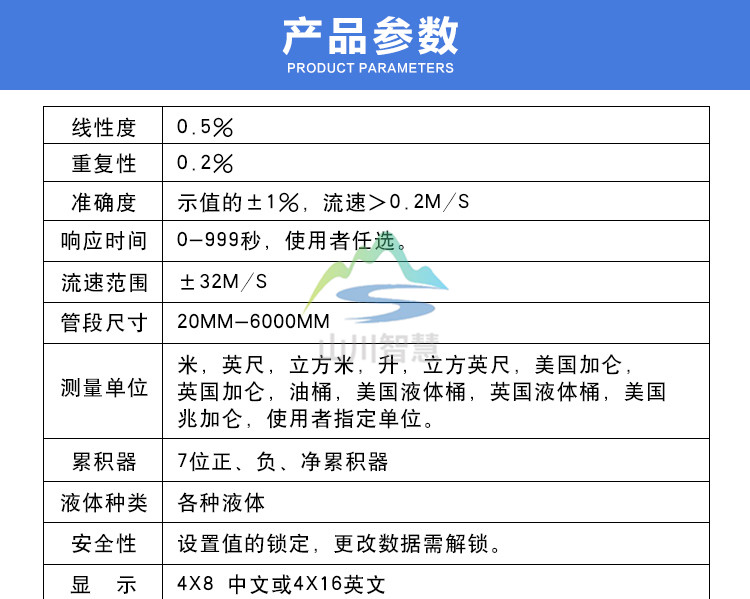

三、產品參數
| 手持式超聲波流量計 | 管段式超聲波流量計 | 外加式超聲波流量計 | |||||||
| 管徑范圍(mm) | DN80-4000 | DN20-2000 | DN20-4000 | ||||||
| 流速范圍（m/s） | 0.01～12 | ||||||||
| 準確度（%） | 單聲道 | 雙聲道 | 三聲道 | 單聲道 | 雙聲道 | 三聲道 | 1.5 | ||
| 1 | 1 | 0.5 | 1.0（校正0.5） | 0.5 | 0.5 | ||||
| 測量介質 | 飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑油、柴油、燃油、化工液體、其他均質流體 | ||||||||
| 管道材質 | 金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材質（如PVC,有機玻璃等） | ||||||||
| 管襯材質 | 玻璃鋼、沙漿、橡膠等 | ||||||||
| 信號輸出 | 1、4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。 2、累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。 3、RS-485:光電隔離，波特率可選擇，傳輸距離大于1.6Km. 4、打印機：RS-232串口模式。打印機為選配件。 5、M-BUS. | ||||||||
| 鍵 盤 | 2×8漢字鍵盤 | ||||||||
| 顯示器 | 2×10漢字顯示或英文顯示 | ||||||||
| 測量功能 | 顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。 | ||||||||
| 數據存貯 | 可存貯前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。 | ||||||||
| 環境溫度 | 轉換器：-10～45℃（特殊環境請說明） | ||||||||
| 傳感器：-40～+60℃（常溫型） | |||||||||
| -40～+160℃(高溫型) | |||||||||
| 傳感器材質 | 不銹鋼和陶瓷 | 不銹鋼和普通碳鋼 | 常溫型為尼龍高溫型為合金鋁 | ||||||
| 傳感器承壓能力 | 管內部分壓力小于4.5MPa | DN20～700mm小于2.5MPa | 與管道內壓力無關建議不浸水工作 | ||||||
| DN800～2000mm小于1.6MPa | |||||||||
| 傳感器防護等級 | IP68 | ||||||||
| 轉換器防護等級 | 壁掛式轉換器：IP65 盤裝式轉換器：IP52 一體式轉換器：IP67 | ||||||||
| 防爆等級 | EXdⅡBT6 | ||||||||
| 傳感器電纜長度 | < 500m | < 500m | < 300m | ||||||
| 傳感器電纜型號 | 專用電纜SEYV-75-2(直徑7mm)，越短越好，減少干擾，也可以加長到300m若長要加粗電纜 | ||||||||
| 工作電源 | AC220V, DC12～36V 0.8A (可選) | ||||||||
| 轉換器外形尺寸 | 壁掛式：213×185×107mm 盤裝式：160×80×250mm 一體式：185×140×100mm | ||||||||
| 傳感器外形尺寸 | 220×?20(桿部)×?50（連接部)mm | 見管段傳感器數據表 | 60×40×35mm | ||||||
| 轉換器重量 | 壁掛式：1.2Kg 盤裝式：0.8Kg 一體式：1.4Kg | ||||||||
| 傳感器重量 | 0.7Kg/支 | 見管段傳感器數據表 | 0.2Kg/支 | ||||||
| 熱量測量功能 | 測量供熱量、熱損耗、入口溫度、出口溫度 | ||||||||
