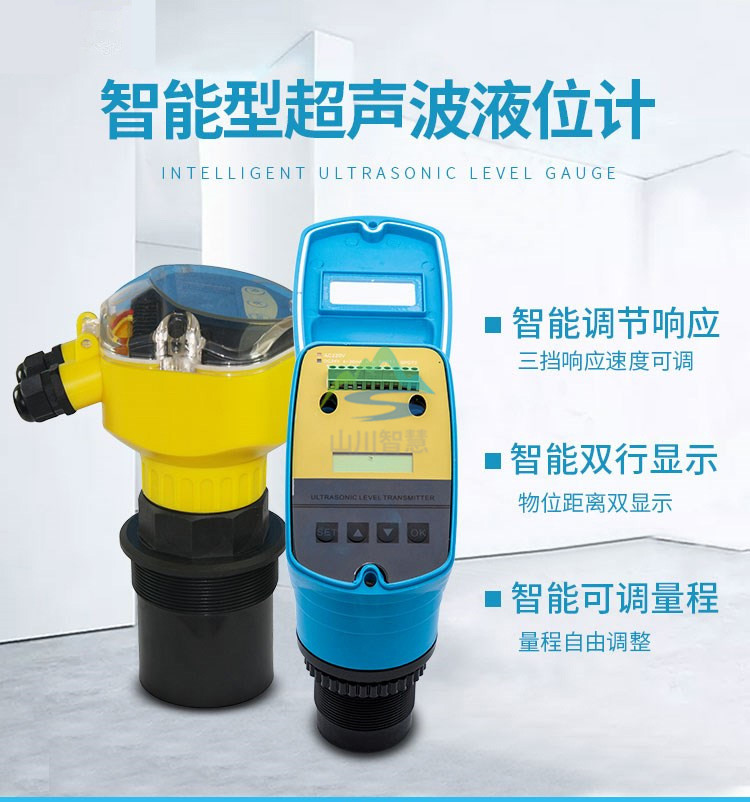

超聲波液位計的詳細資料： 　

超聲波液位計是由高性能的微處理器處理信號的數字式物位儀表。在測量中，超聲波脈沖由傳感器（換能器）發出，聲波經物體表面反射后被同一傳感器接收，由接收電路，濾波電路，包絡電路，轉換成處理器可識別的電信號，處理器記錄下超聲波發射和接收之間的時間，從而計算出傳感器到被測物體的距離。 由于采用非接觸的測量，被測介質幾乎不受限制，可**用于各種液體和固體物料高度的測量。

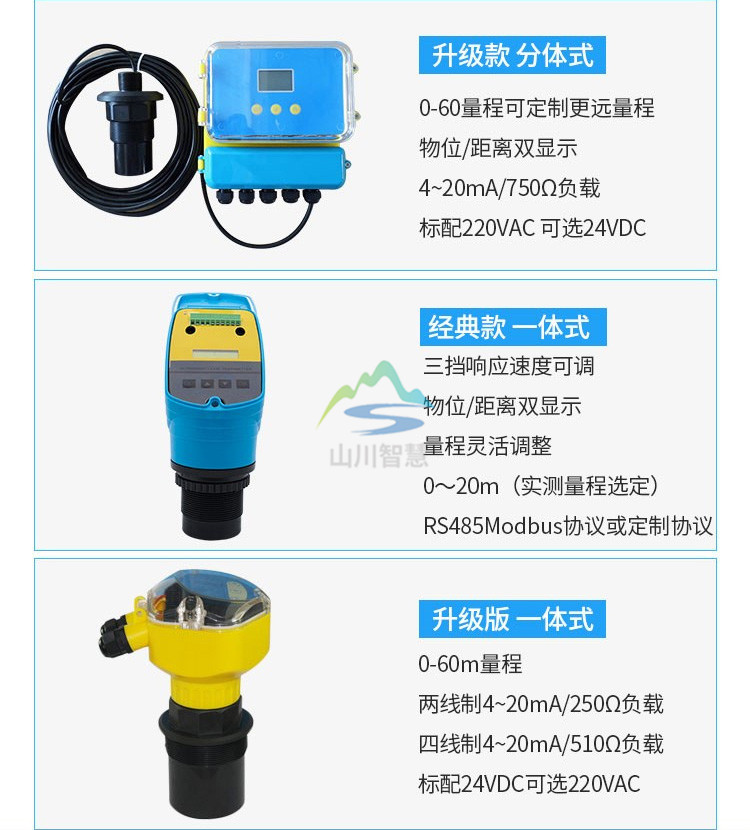

超聲流液位計

產品特點:

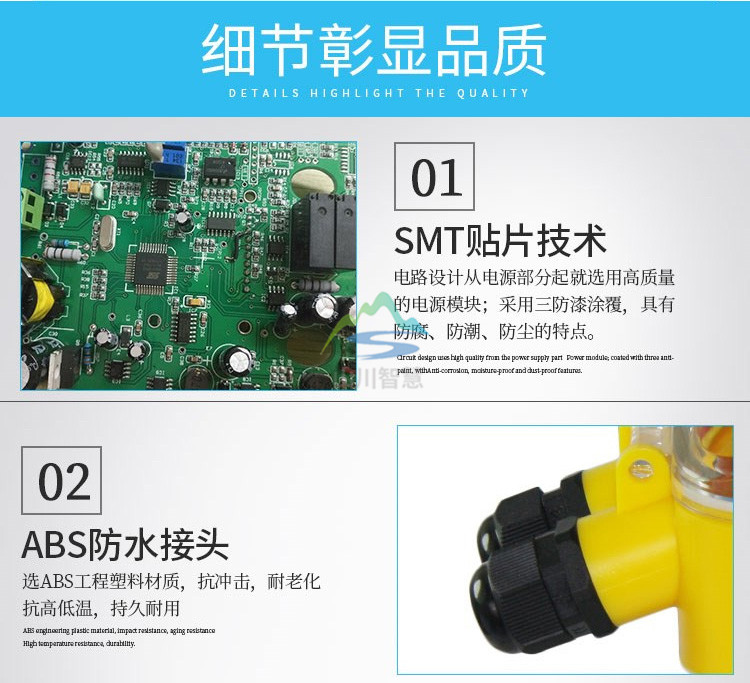

*超聲波液位計采用表面貼裝技術，提高儀器可靠性。

*自動功率調整、增益控制、溫度補償。

***的檢測技術，豐富的軟件功能適應各種復雜環境。

*采用新型的波形計算技術，提高儀表的測量精度。

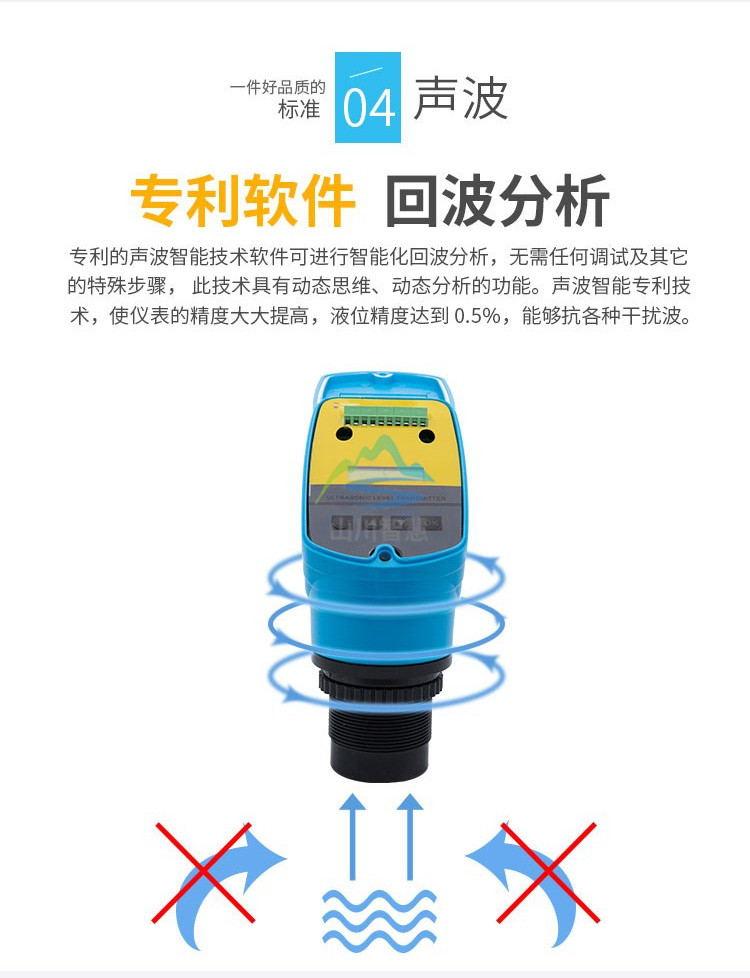

*具有干擾回波的抑止功能保證測量數據的真實。

*16位D/A轉換，提高電流輸出的精度和分辯率。

*傳感器采用四氟乙烯材料，可用于各種腐蝕性場合。

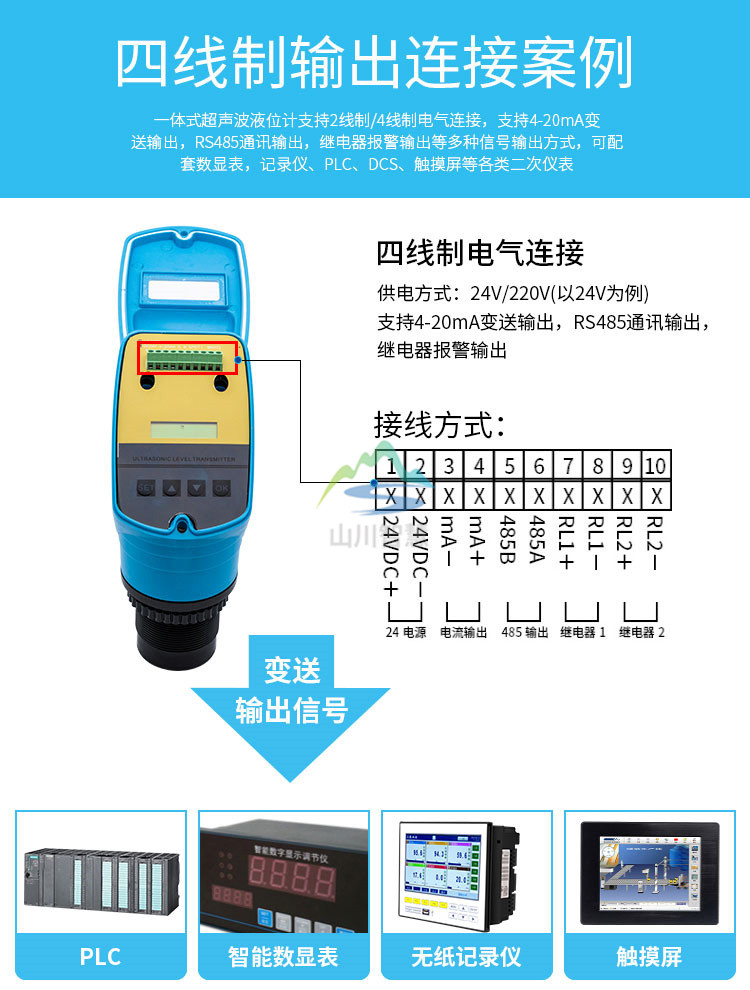

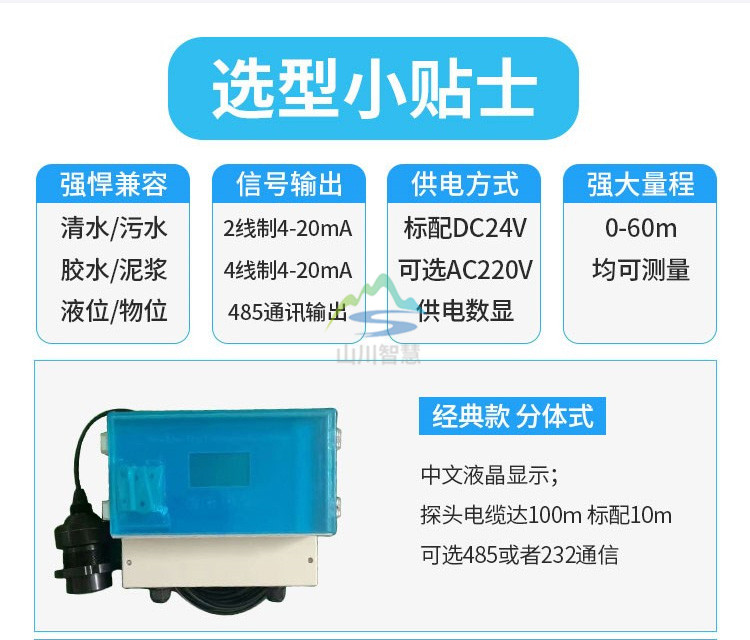

*多種輸出形式：可編程繼電器輸出、高精度4-20mA電流輸出、RS485/RS232數字通信輸出。

工作原理：

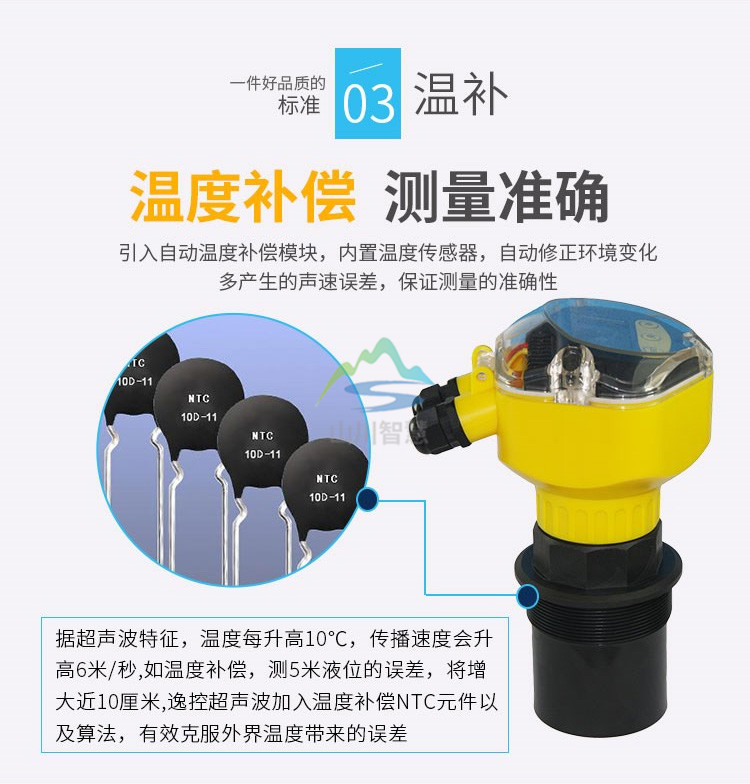

ZSLF系類分體式標準型超聲波液位計/物位計工作原理圖 超聲波物位計安裝于容器上部，在電子單元的控制下，探頭向被測物體發射一束超聲波脈沖。聲波被物體表面反射，部分反射回 波由探頭接收并轉換為電信號。從超聲波發射到被重新被接收，其時間與探頭至被測物體的距離成正比。電子單元檢測該時間，并根據已知的聲速計算出被測距離。 通過減法運算就可得出物位值。由于溫度對聲速具有影響，所以儀表應測量溫度，以修正聲速。

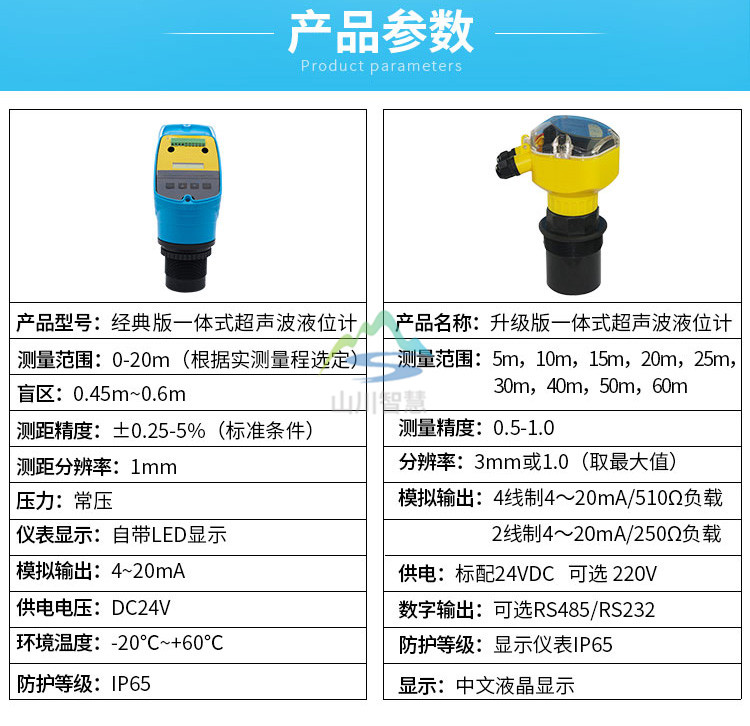

技術參數:

量 程：0～20m

精 度：0.25% 、0.5%

盲 區：0.3-0.5m

工作溫度：-20～+55℃

電源電壓：24VDC，220VAC

模擬輸出：4～20mA（可加上下開關量控制）

數字輸出：RS485/RS232協議，可提供上位機遠程監控

防護等級：IP65

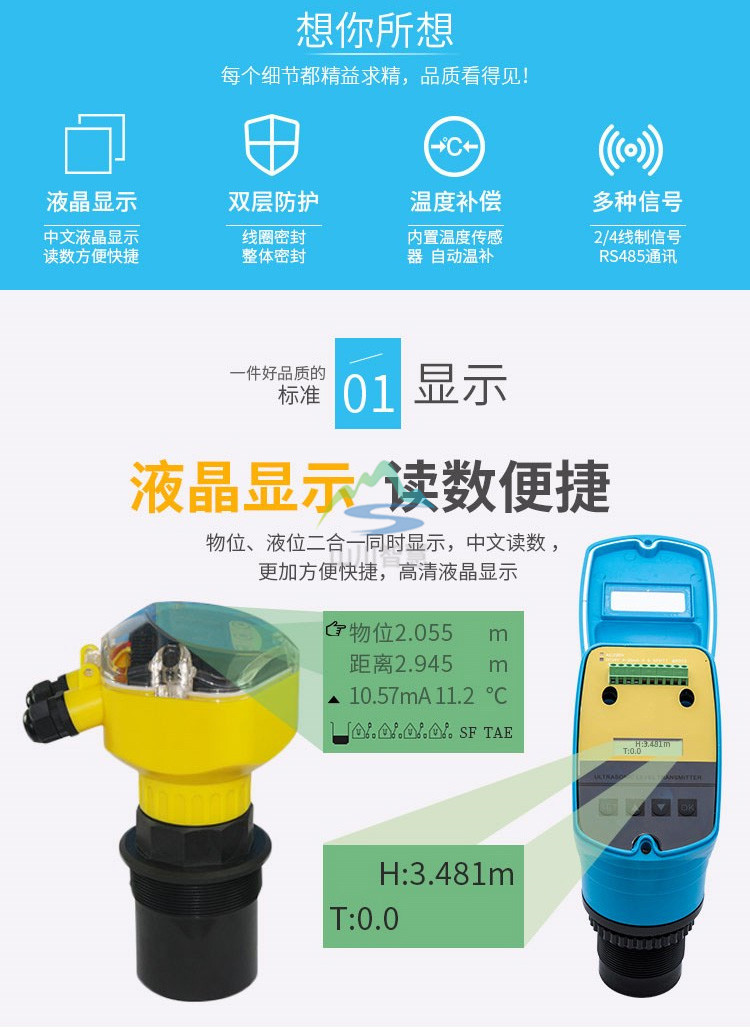

顯示方式：4位LED

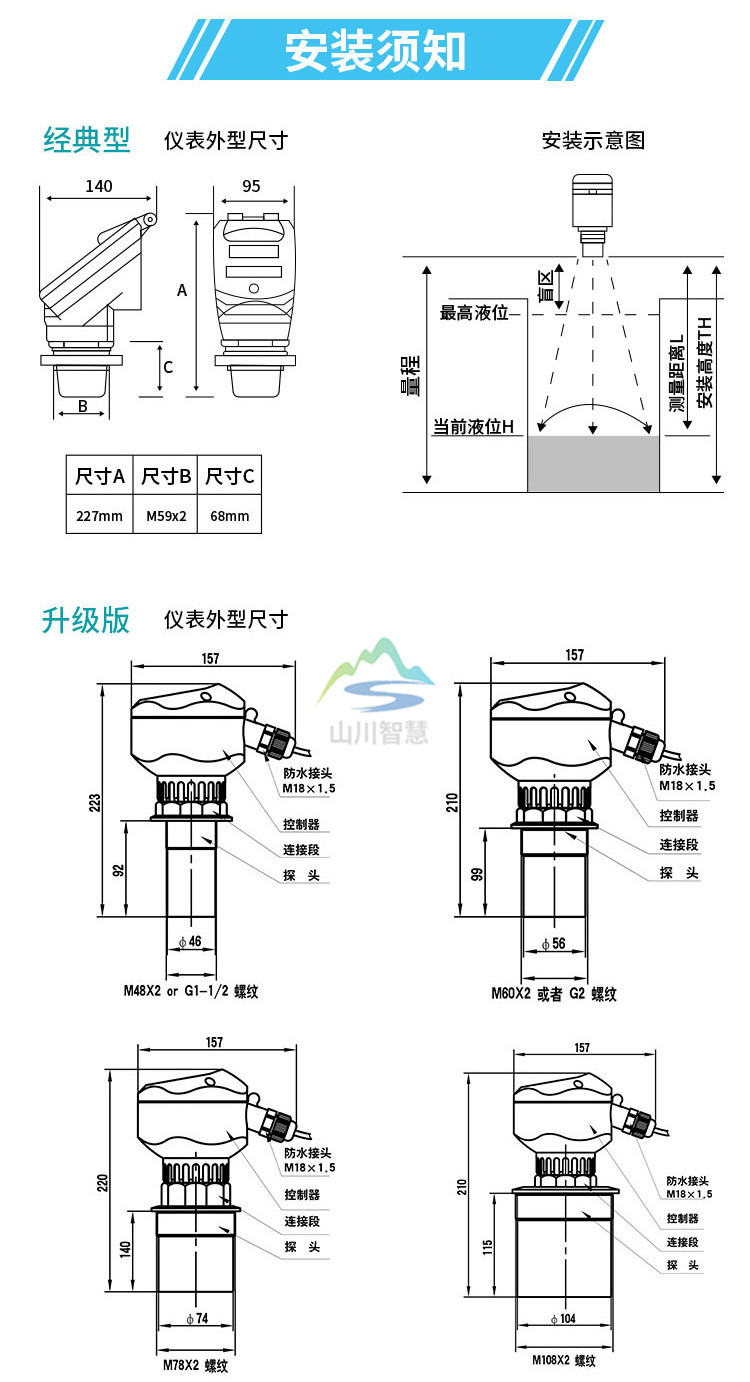

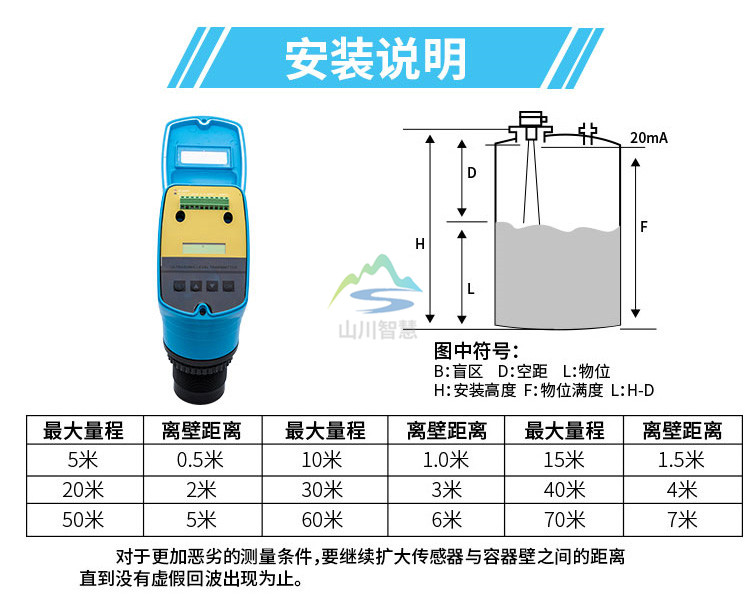

超聲波液位計容器安裝條件:

●密閉容器

對于8m以下量程，容器上要有DN65以上的法蘭口；

對于10m、12m量程，容器上要有DN80以上的法蘭口，法蘭下的接管長度小于15cm。

對于15m量程，容器上要有DN150以上的法蘭口，法蘭下的接管長度小于15cm。

對于20m、30m、40m量程，容器上要有DN200以上的法蘭口，法蘭下的接管長度小于20cm。

●開口容器

對于8m以下量程，容器上要有直徑65mm以上安裝口；

對于10m、12m量程，容器上要有直徑80mm以上安裝口，安裝口的厚度小于15cm。

對于15m量程，容器上要有直徑150mm以上安裝口，安裝口的厚度小于15cm。

對于20m、30m、40m量程，容器上要有直徑200mm以上安裝口，安裝口的厚度小于20cm。

●開放式池子

要求有安裝支架。寒冷地區的室外應用：開放式池子：應采用加高安裝，防止超聲波探頭結霜、結冰。

容器：法蘭室外安裝，應采取保暖措施；無法保暖，應訂購探頭加長型的超聲波物位計，使探頭伸入容器內部。
