磁翻板液位計利用磁藕合原理進行工作,彌補了玻璃管液位計不能在高溫高壓下工作且易碎的多重缺點。它適用于石油、化工等工業領域的液位指示,其結構簡單,觀察直觀、清晰,不易堵塞、不滲漏,安裝方便,維修簡單。

1.磁翻板液位計的工作原理

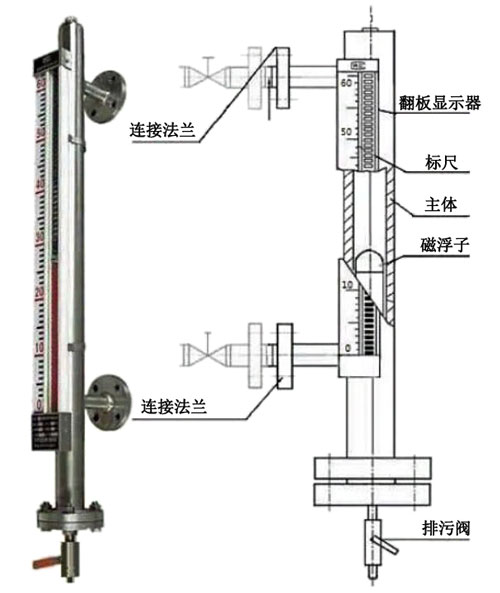

磁翻板液位計以磁性浮子為感測元件,根據浮力原理和磁性耦合作用制成叫,如圖1所示。通過磁翻板可直接觀察到容器內液位的實際高度,測量管中的浮子隨被測液位等量變化,當被測容器中的液位升降時,液位計本體管中的磁性浮子也隨之升降,浮子內的**磁鋼通過磁耦合傳遞到磁翻板指示器,驅動紅、白翻板翻轉180°,當液位下降時翻板由紅色轉變為白色,當液位上升時翻板由白色轉變為紅色,容器內部液位的實際高度為指示器的紅白交界處,從而實現液位清晰的指示。

磁翻板液位計還可以捆綁遠傳裝置,使液位計即可以就地顯示液位,又可以遠程監控液位。磁翻板液位計若配置UR型電阻液位傳感器,或UB型電阻一電流液位變送器和(二次)顯示儀表,可以完成電動遠傳,并輸出4~20mA(或0~10mA)的標準信號,以配合記錄儀表,或工業控制計算機聯網,凝汽器用磁翻板液位計一般是遠傳型的。

2.冷凝器磁翻板液位計常見故障分析

2.1凝汽器中液位升降,就地翻板和遠程輸出無變化
凝汽器中磁翻板液位計一般是側裝的,首先要檢查上下連通管上的閥門是否開啟,特別是有時候檢修需要關閉連通管上的閥門,檢修完畢后忘記打開閥門。如果兩個閥門都開啟之后還有此現象,就可能是浮子卡澀,因為浮子是帶有磁性的,冷凝器中的鐵磁性物質容易附著在表面水質越差、時間越長,附著的雜質就越多,更容易造成浮子的卡澀;另外,浮子漏、浮子損壞、浮子失去磁性、磁性太弱或者本體管內有異物,也有可能造成液位無指示。解決方法如下:

拆出液位計的浮子,檢查浮子是否有磁性,是否有損壞,若有漏點需要更換浮子(浮子出廠前,浮子的重量是經過校驗的,自己焊接修補有可能引起指示誤差),清除附著在浮子表面的的雜質,檢查本體管內是否光滑無異物,然后回裝浮子,回裝浮子的時候要注意重端帶磁性一端向上,不能倒裝。

2.2翻板指示不正常

磁翻板指示不正常很有可能是磁翻板失去磁性,需要拆開磁翻板上端的蓋板,然后取出失磁的翻板并更換,使用前應先用校正磁鋼將零位以下的小球置成紅色,其它球置成白色。

2.3液位發生大幅的波動

筆者在工作中曾遇到過多次這種情況,液位計的就地和遠程液位指示基本上相同,但是其中部分翻板指示不準確,液位經常在某幾個位置發生大幅來回波動,導致冷凝器的液位控制不穩。發生這種情況的原因有可能是浮子的磁性太強,受到外面鐵磁性物質的影響,浮子和本體筒內壁之間的摩擦力增大,并且容易發生側轉,浮子不能在本體管內自由地升降。

固定磁翻板液位計和遠傳裝置的時候,不能用鐵質抱箍,應當采用不銹鋼抱箍固定,遠傳配套的傳感器和液位開關不能采用帶有磁性的螺絲及零部件,可用校正磁鋼接近遠傳裝置和高低液位報警開關進行檢查。

2.4磁翻板液位計儀表發生滲漏

可能是密封處沒有密封好,密封件損壞或者是焊縫開裂導致,在拆檢的時候可以更換密封圈等密封件,如果是密封墊,可以在上面加少許密封膠,如果是焊縫開裂導致的滲漏,那么需要補焊或送廠家維修。

2.5就地顯示信號準確,遠傳沒有信號或者不準確

如果是遠程顯示不準確,要確認好傳感器的位置和磁翻板的刻度對應,打開傳感器上的接線盒,上面分別有零位調整螺釘和滿位的調整螺釘。調校時,用磁鐵在靠近標尺上零位的位置,調整零位螺釘,使得輸出為4mA或0mA,再把磁鐵靠近標尺的滿位位置囝,調整滿位調整螺釘,使得電流輸出為20mA或10mA,如此反復多調節幾次,直到遠程顯示準確為止。

若遠程沒有信號,首先確定遠程傳感器的供電電源正確,然后檢查輸出端的電流是否能和實際液位對應,并校正線路;如果供電正常,沒有輸出信號,則需要更換遠傳傳感器。

3.結束語

經過以上分析,可見磁翻板液位計的工作原理簡單只要經過簡單的拆檢,并且考慮到浮子和翻板的磁性問題,就能夠很快解決故障問題。另外,在使用過程中,要定期打開排污閥和法蘭以定期排岀主體管沉淀物質,防止卡澀。
