智能電磁流量計是一種速度式流量儀表，是集信號檢測及微電子智能化為一體的高新機電產品，無流阻、無可動部件、計量準確、穩定，能測量導電液體，包括酸、堿、鹽等強腐蝕性液體和紙漿、泥漿、廢污水及固液兩相懸浮液的體積流量。該產品**應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業及環保、市政管理、水利建設等領域。目前使用的電磁流量計主要存在以下缺點：由于整體結構密封不可靠，內部的勵磁線圈和電極非常容易受到腐蝕，造成使用時靈敏度較差，無法準確的輸出信號，長時間使用后也易損壞，使用壽命較短；在維修時不便于拆卸，維修較為麻煩工作量較大；功耗大，工作不穩定、抗干擾能力不強；無法實現自動雙向流量測量，現場瞬時流量，正反向累計總量顯示，自診斷故障報警；不具備GSM數據無線遠傳功能，遠程控制功能和存儲等功能。

　　實用新型內容,為克服現有技術存在的不足，本實用新型的目的在于提供一種智能潛水型電磁流量計。

　　本實用新型采取的技術方案是：一種智能潛水型電磁流量計，其包括主機和電磁流量傳感器，電磁流量傳感器上設有接線盒，主機與電磁流量傳感器分體設置，接線盒上的引出線連接主機，所述主機包括微處理器，以及與所述微處理器相連接的電源模塊、數據存儲模塊、信號轉換模塊，無線通訊模塊、報警模塊和LCD顯示模塊，所述信號轉換模塊包括依次相連的調制放大電路、濾波電路和A/D轉換電路，其用于接收電磁流量傳感器發送的磁感應信號和溫度信號。

.

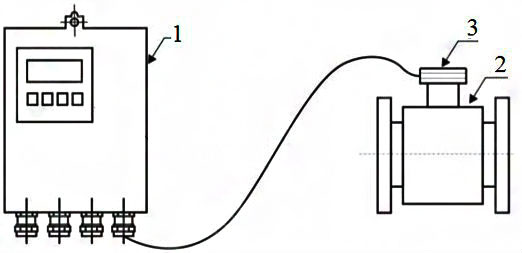

圖為本實用新型智能潛水型電磁流量計的整體結構示意圖

　　進一步的，所述電磁流量傳感器包括導管，以及位于導管壁上的用于檢測流體溫度的溫度傳感器和用于檢測流體流動所產生電動勢的電極，在電極的外側設置有一圈磁軛，在磁軛的兩側分別設置有用來產生垂直于流體流動方向磁場的勵磁線圈，在磁軛和勵磁線圈的外側設置有起保護作用的外殼。所述接線盒和外殼一體設置，接線盒為密封結構，接線盒的線纜出口處采用水下堵漏膠密封。所述微處理器采用16位嵌入式超微功耗處理器。微處理器上還連接有實時時鐘模塊。

　　本實用新型的有益效果是：專為工業水設計，滿足城市供水確保準確的水費計算，**應用于城市供水（冷水）、城市取暖（熱水）、污水處理、水利工程等行業。不受水質干擾，無纏繞、堵塞現象，幾乎無壓力損失，可長期浸水連續工作。特別適用于大流量供熱。同時，采用了16位嵌入式超微功耗處理器，全數字量信號處理，工作穩定、測量精度高、抗干擾能力強等特點，實現自動雙向流量測量，現場瞬時流量，正反向累計總量顯示，自診斷故障報警，GSM數據無線遠傳等功能，用戶通過強大的GSM/GPRS遠程管理軟件系統可實現流量數據的無線遠傳、存儲等功能。并能實現3 .6V/12V或3 .6V/220V多路電源的自動切換。還具有無線通訊功能，支持遠程手機遙控；友好的人機界面，可隨時跟蹤儀表的運行情況；特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失，可***性保存。此外，溫度傳感器可瞬間把流體溫度上傳、可瞬間計算供熱中的熱焓值。
